ABAQUES POUR LES SYSTEMES D'ORDRE 2:

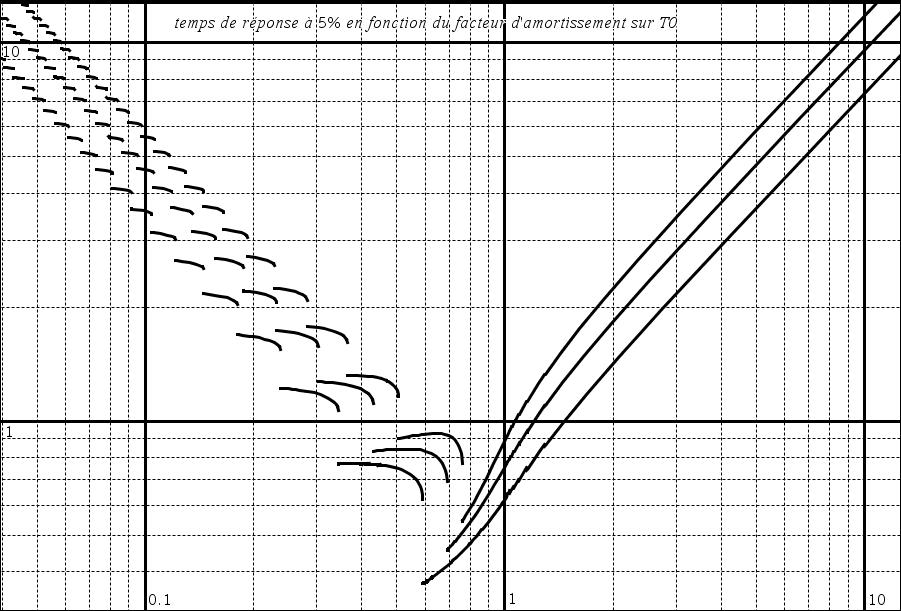

Temps de réponse a 2.5, 5 et 10 %

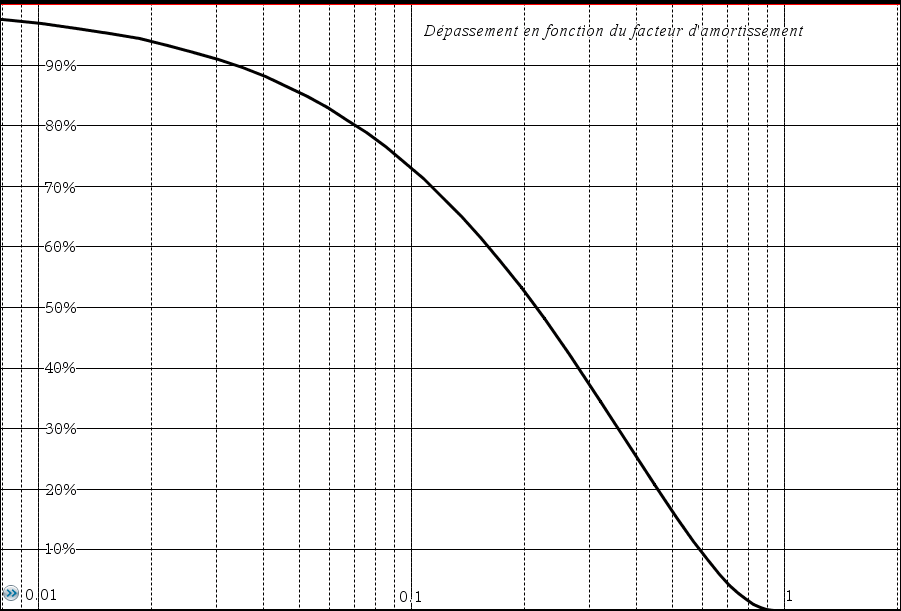

Dépassement
Lieu des maxis (passe-bas 2)
Passe-bas 2
Passe-haut 2
Passe-bande 2
Coupe-bande 2
Phase 2
ABAQUES POUR LES ETUDES DE STABILITE DES SYSTEMES:

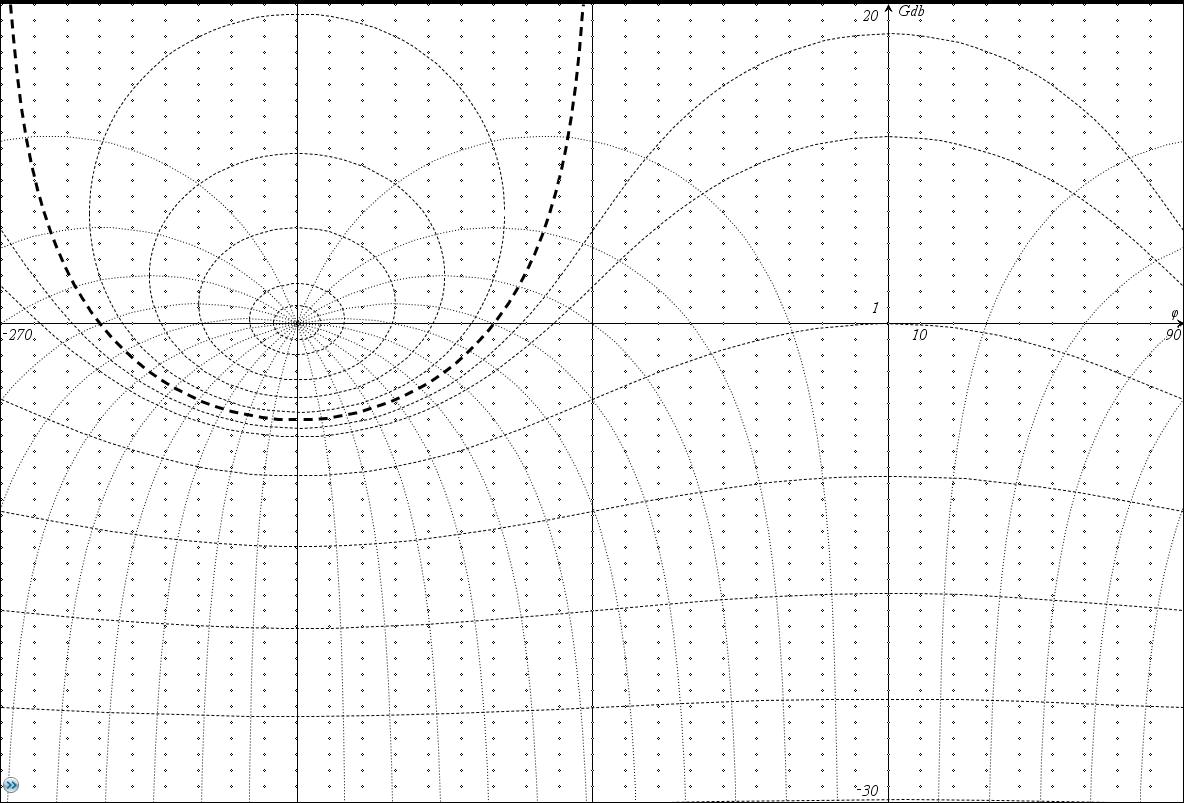

Abaque de Black-Nichols

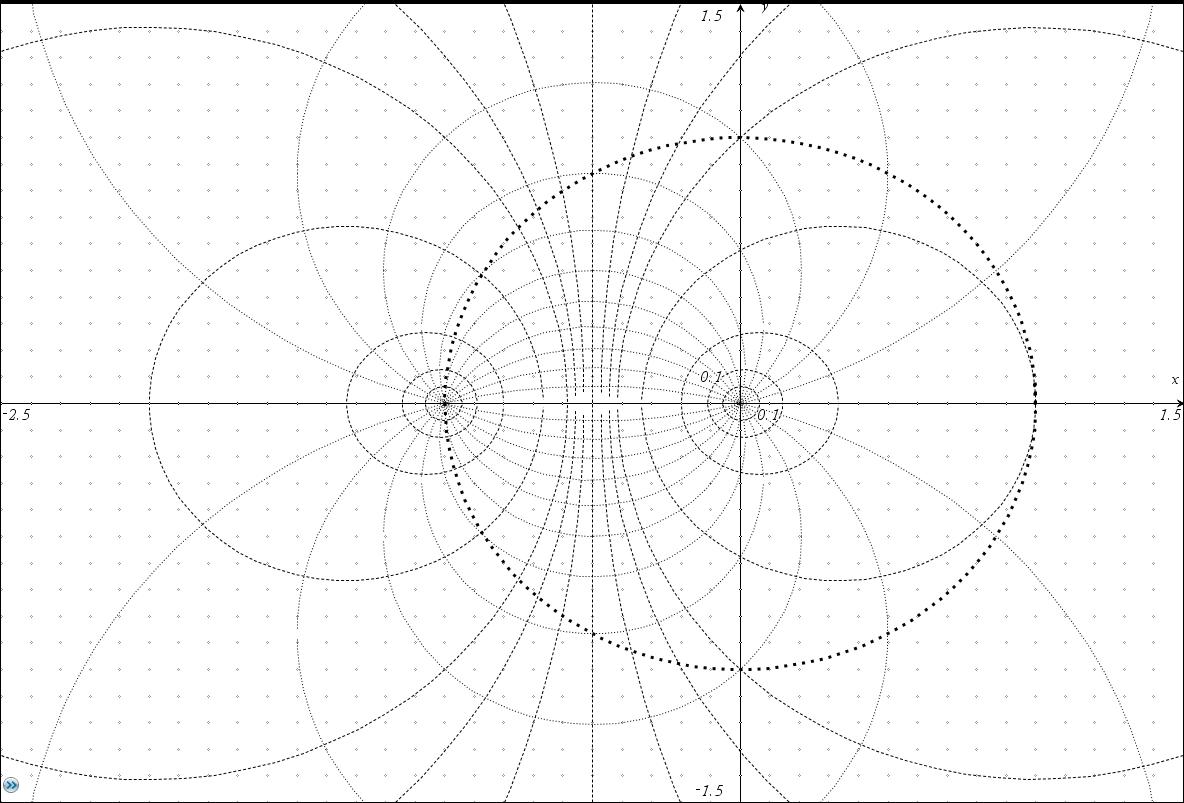

Abaque de Nyquist
Log-Log / DIAGRAMMES DE BODE:

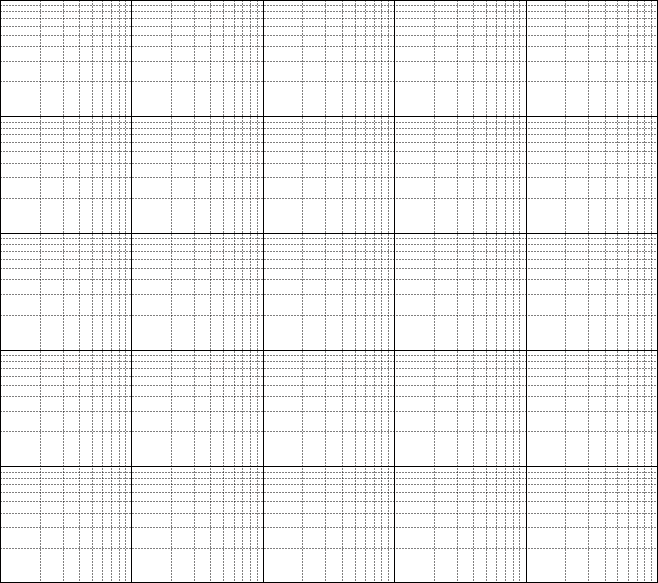

Log-Log

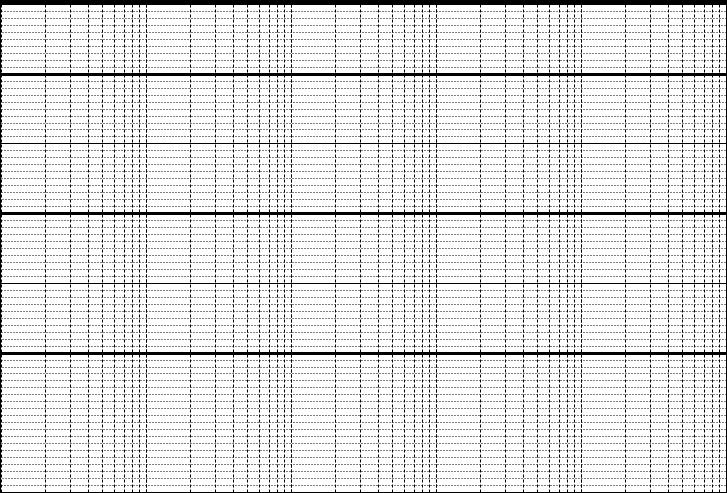

BODE 5 DECADES gain

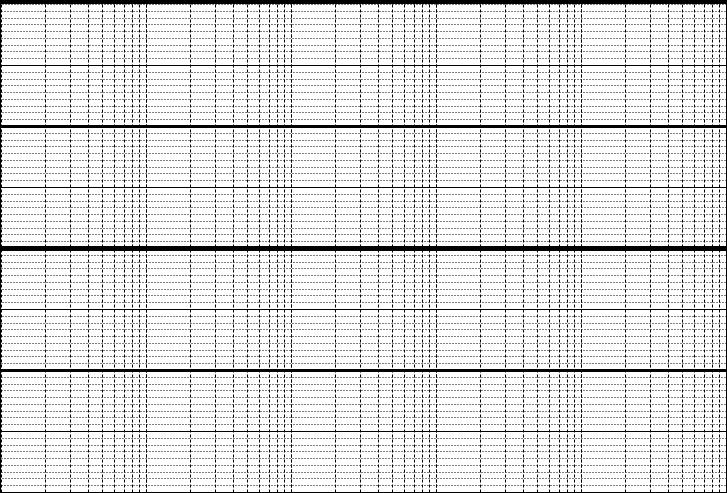

BODE 5 DECADES phase
ALIMENTATIONS A DECOUPAGE:

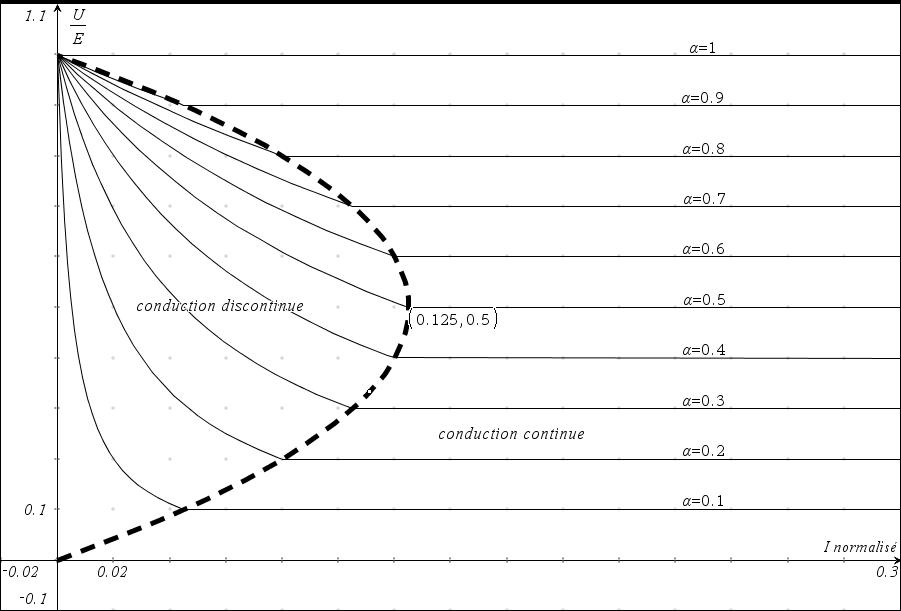

BUCK

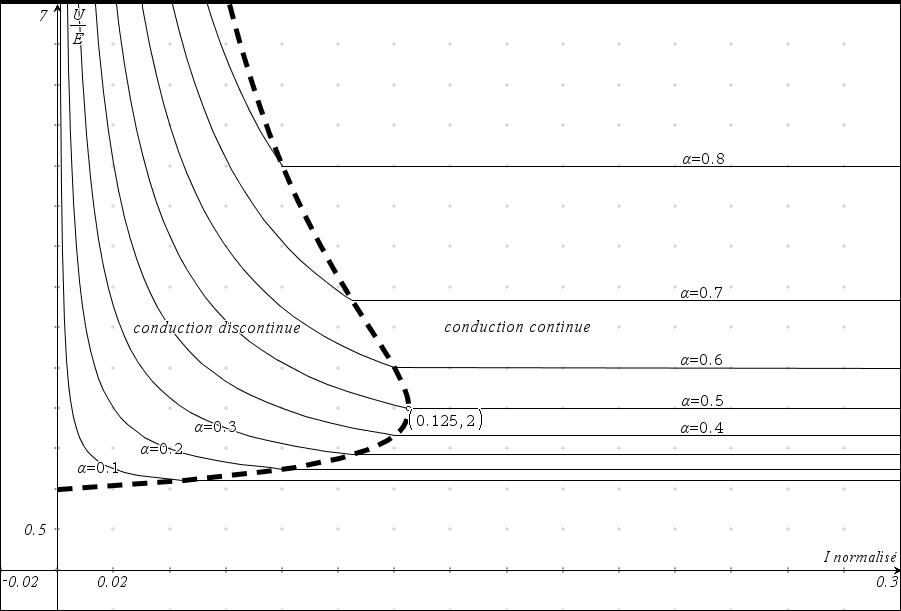

BOOST

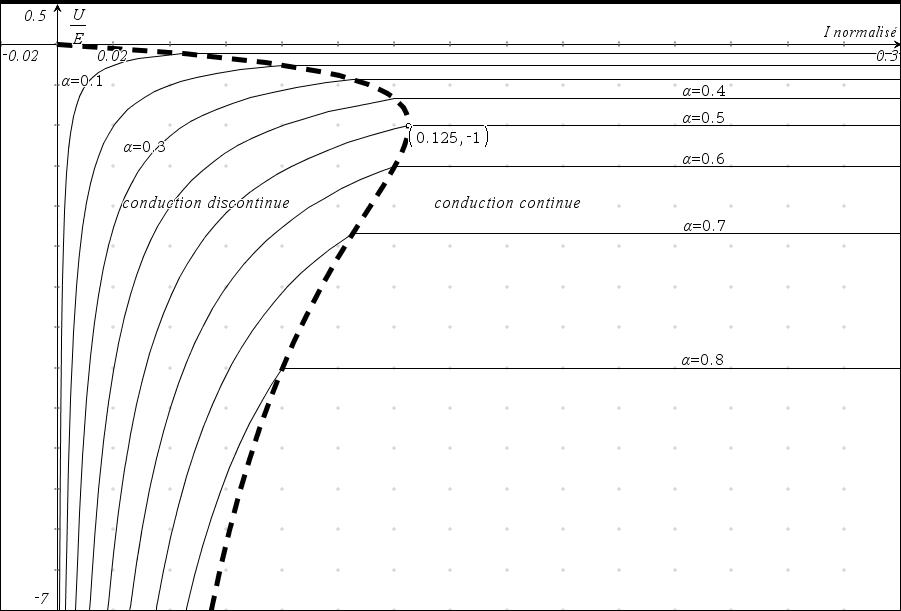

BUCK-BOOST
Transistors:
Transistor NPN
